نحوه نصب دیگ چدنی در موتورخانه و لوله کشی پمپ سیرکولاسیون و منابع انبساط در مراجع مختلف به شکل های گوناگون پیشنهاد شده اند .

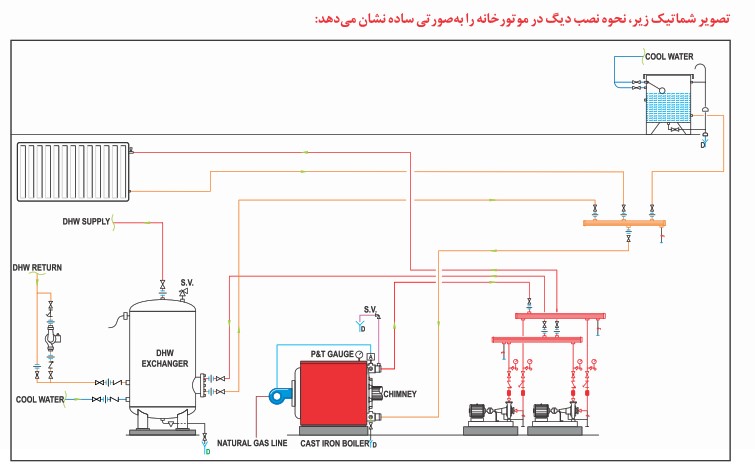

در کاتالوگ شرکت شوفاژکار نمودار شماتیک نصب دیگ چدنی به شکل زیر پیشنهاد شده است که از ویژگی های آن استفاده از تک لوله برای منبع انبساط و همچنین قراردادن پمپ در خروجی دیگ می باشد .
بهترین راهنمای تعیین سایز دودکش موتورخانه و دیگ ها شرکت سازنده دیگ و بویلر می باشد که با توجه به جمیع جهات و افت های محفظه احتراق سایز دودکش مناسب پیشنهاد و اعلام شده است که در کاتالوگ دستگاه ها می توان این اطلاعات را دریافت نمود .
قابلیت تعمیر و یا تعمیرپذیری در اجرای موتورخانه از موارد مهمی می باشد که در بهربرداری و تعمیر موتورخانه در طول عمر کارکرد موتورخانه اهمیت زیادی دارد .
به عنوان نمونه در شکل زیر که اجرای موتورخانه و نصب ایرونت اتوماتیک در نقاط بالایی سیستم لوله کشی موتورخانه را مشاهده می فرمایید .همانطور که مشخص می باشد ایرونت ها به صورت مستقیم به روی لوله ها نصب شده است و در صورت خرابی هریک از ایرونت ها و نیاز به تعویض و یا حتی نظافت آب سیستم باید تخلیه و موتورخانه متوقف گردد در صورتیکه اگر قبل از ایرونت یک شیر نصب می گردید می شد بدون تخلیه آب و با بستن شیر مربوطه نسبت به تعمیر ایرونت اقدام نمود .
مراحل نصب و راه اندازی موتورخانه گرمایشی در تصویر زیر بیان شده است .البته هر کدام از این مراحل شامل چند فعالیت می شود که می توان در برنامه ریزی و زمانبندی اجرای موتورخانهاز آن استفاده نمود :
نصب موتورخانه شامل مراحل زیر می باشد :
1- ساخت و اجرای فونداسیون دیگ ها ،مخازن و پمپ ها
2-نصب و مونتاز دیگ ها(بویلرها) بر روی فونداسیون
3- نصب پمپ ها و منابع بر روی فونداسیون
4- ساخت و نصب کلکتورهای دیگ ها و پمپ ها و کلکتورهای آبسرد و آبگرم مصرفی
5- لوله کشی موتورخانه و برقراری ارتباط بین دیگ ها ، مخازن ، پمپ ها و نصب شیرآلات
6- نصب منابع انبساط
7- آب اندازی اولیه موتورخانه و رفع نشتی های احتمالی
8- نصب مشعل ها و سیسم کشی پمپ ها
9- روشن کردن مشعل ها و راه اندازی پمپ ها و هواگیری سیستم
10- رنگ آمیزی و عایقکاری موتورخانه
نصب و اجرای موتورخانه با قیمت مناسب
برآورد هزینه اجرای موتورخانه به صورت رایگان 09123074420
در فایل اکسل زیر مقایسه قیمت تهیه و اجرای دیگ چدنی سوپر 400 با 9 پره بر مبنای فهرست بها و قیمت روز دیگ چدنی مقایسه شده است .
در فهر ست بهای سال 99 برای دیگ چدنی قیمت قید نشده است و لذا از طریق قیمت جدید و به صورت ستاره دار محاسبه می گردد ولی در فهرست بهای سال 98 دیگ چدنی دارای قیمت می باشد و لذا در این فایل اکسل مقایسه قیمت روز شهریور99 با فهرست بهای 98 صورت گرفته است .
عوامل مختلفی در تعیین قیمت اجرای موتورخانه گرمایشی موثر می باشند که در تصویر زیر لیست شده اند
قیمت اجرای موتورخانه به واسطه احجام و تعداد و مشخصات فنی تجهیزات و محل و ابعاد موتورخانه مشخص می گردد عواملی مثل تعداد و سایز دیگ های موتورخانه ، تعداد و سایز منابع کویل دار یا دوجداره آبگرم مصرفی،تعداد و سایز پمپ های سیرکولاسیون ،تعداد و نوع مشعل های گاز سوز یا دوگانه سوز ، تعداد و نوع منابع اتبساط باز یا بسته موتورخانه و موقعیت و دسترسی موتورخانه در ساختمان
معمولا کارهای برقی و سیم کشی موتورخانه در دستمزد اجرای موتورخانه منظور نمی گردد و لذا از ابتدا این امر باید به روشنی مطرح و مشخص گردد زیرا نصب تابلو برق و لوله گذاری یا سینی کشی و سربندی تجهیزات برقی هزینه جداگانه و در بیشتر مواقع اکیپ اجرایی جدا از تیم نصب موتورخانه دارد .
برآورد و ارایه قیمت اجرای موتورخانه به صورت رایگان 09123074420
سرریزکردن منبع انبساط موتورخانه در موتورخانه هاییی که دارای منبع انبساط باز می باشند دارای دلایل مختلفی می باشد که شامل موارد زیر می باشد و باید تک تک کنترل گردند .
اولین و رایج ترین دلیل سرریز کردن منبع انبساط موتورخانه خرابی فلوتر و یا گیر کردن فلوتر به دلیل رسوب می باشد که این امر باعث می گردد حتی با رسیدن آب به نقطه ای که باید فلوتر آب را قطع کند فلوتر منبع انبساط عمل نکرده و آب منبع انبساط موتورخانه سریز می گردد .
دومین دلیل سرریز کردن منبع انبساط موتورخانه خرابی گوی فلوتر و سوراخ و پر آب شدن ان می باشد که این موضوع نیز باعث سنگینی گوی شناور فلوتر شده و لذا فلوتر عملکرد خود را از دست می دهد و منبع انبساط موتورخانه سرریز می شود .
سومین دلیل سرریز کردن منبع انبساط موتورخانه کوچک بودن منبع انبساط و عدم تناسب ظرفیت منبع انبساط موتورخانه با افزایش حجم ناشی از گرم شدن آب سیستم گزمایش می باشد که البته این امر صرفا در ابتدای راه اندازی و یا زمان های سرد شدن سیستم و گرم شدن مجدد آب صورت می گیرد و دائمی نمی باشد .
چهارمین دلیل سرریز شدن منبع انبساط موتورخانه سوراخ شدن منبع دوجداره آبگرم مصرفی ویا سوراخ شدن کویل منبع کویلدار آبگرم مصرفی می باشد که در این صورت آب مصرفی وارد سیستم گرمایش شده و از طریق منبع انبساط موتورخانه سرریز می گردد .
پنجمین دلیل سرریز کردن منبع انبساط موتورخانه زیاد بودن هد و دبی پمپ سیرکولاسیون سیستم گرمایش می باشد که در این صورت معمولا همواره بخشی از آب از منبع انبساط سرریز می گردد و باید نسبت به کاهش هد و دبی پمپ سیرکولاسیون اقدام نمود و یا اینکه پمپ کوچکتری را جایگزین کرد .
در اجرای موتورخانه به صورت اصولی و صحیح چیدمان مناسب تجهیزات داخل موتورخانه از قبیل دیگ ها(بویلرها) ،پمپ ها،کلکتورها ،منابع کویلدار آبگرم مصرفی،چیلرها،منابع انبساط ،کلکتورها و دیگر تجهیزات نقش مهمی در بهره بردار موتورخانه و نگهداری و تعمیر موتورخانه در آینده دارد و طول عمر موتورخانه و تاسیسات موتورخانه را افزایش می دهد .
مجری موتورخانه قبل از اجرا حتما باید در جانمایی تجهیزات ابتدا محدودیت های موجود مانند ارتفاع و محل عبور دودکش و یا دیگر موارد از قبیل محل ورود آب به موتورخانه و یا محل خروجی لوله ها و رایزرهای اصلی موتورخانه را در نظر گرفته و نسبت به جانمایی تجهیزات و کلکتور بندی و لوله کشی اقدام نماید .
همچینی مجری موتورخانه در چیدمان تاسیسات موتورخانه باید در خصوص در نظر گرفتن فضای تعمیراتی دقت نماید تا در طول دوره بهره برداری از موتورخانه تعمیرات موتورخانه به سهولت انجام گردد البته بدیهی است تمام این موارد ابتدا باید در فضای اختصاص یافته به موتورخانه لحاظ گردد و مساحت موتورخانه بر اساس این نیازها در نظر گرفته شود .
در مقررات ملی ساختمان در خصوص جنس لوله های داخل موتورخانه مطلب شفاف و روشنی بیان نشده است اما در نقشه های مشاورین معمولا جنس لوله های داخل موتورخانه از نوع لوله فولادی جوشی درزدار با وزن متوسط مطابق یکی از استانداردهای DIN2440 یا BS1387 پیشنهاد شده است که البته اگر بر اساس تولید کننده های داخلی و آنچه در بازار عرف است اگر بخواهیم لوله ای تهیه کنیم که دارای این مشخصات فنی باشد باید از لوله های فولادی درزدار سنگین داخلی یا API سنگین لوله را سفار دهیم .در هر صورت اتصالات داخل موتورخانه نیز باید از اتصالات سنگین جوشی تهیه گردد .
مشاوره ، طراحی و اجرای موتورخانه با قیمت مناسب 09123074420
مارک های مختلف پمپ آب کولر آبی در بازار موجود می باشد که بهترین برند از نظر ما موتوژن می باشد که هم کیفیت خوبی دارد و هم قیمت مناسبی دارد .
مارک های دیگر پمپ آب کولر عبارتند از :
پمپ های مجود در بازار در دو نوع با سیم پیچی مسی و با سیم پیچی آلومینیومی هستند که به دلیل گرانتر بودن مس نسبت به آلومینیوم
پمپ های کولر آبی که دارای سیم پیچ مسی می باشند گرانتر از پمپ آب کولری هستند که سیم پیچ آلومینیومی دارند .
با توجه به مصرف برق کمتر و طول عمر بیشتر پمپ های کولر با سیم پیچ مسی نسبت به پمپ های آب کولر با سیم پیچ آلومینیومی پمپ های آب با سیم پیچ مسی نسبت به پمپ های آب با سیم پیچ آلومینیومی ارجحیت دارند .
از نظر سیم پیچ نیز جنس سیم پیچ های الکتروموتور از دو نوع مسی و آلومینیومی می باشد .
با توجه به مصرف برق کمتر و طول عمر بیشتر پمپ های کولر با سیم پیچ مسی نسبت به پمپ های آب کولر با سیم پیچ آلومینیومی پمپ های آب با سیم پیچ مسی نسبت به پمپ های آب با سیم پیچ آلومینیومی ارجحیت دارند .
برخی از پمپ های آب کولر آبی خود دارای الکتروموتور می باشند، در نتیجه در دسته پمپ های مستقل نسبت به موتور قرار می گیرند.
دسته دیگر فاقد الکتروموتور بوده و در واقع مکانیکی هستند، به شکلی که نیروی محرکه خود را از موتور فن می گیرند.
این سری از پمپ های آب کولر آبی را در دسته پمپ وابسته به نیروی محرکه موتور فن قرار می دهند.
پمپ کولر آبی یا همان پمپ آب کولر همان طور که از نامش پیداست وظیفه پمپاژ آب را بر عهده دارد، بدین صورت که آب را از پایین یا کف محفظه کولر به سمت لوله های آب که بر روی پوشال کولر تنظیم شده است می رساند. پمپ کولر از دو جزء روتور و پروانه سه تایی تشکیل شده است و توان آن معمولاً 12 وات می باشد. پمپ آب دارای یک موتور الکتریکی می باشد که با استفاده از یک میله بلند به یک پروانه کوچک متصل شده است. در نهایت با چرخش موتور، پروانه آب را به سمت پوشال ها هدایت می کند.
پمپ کولر آبی از نوع سانترفیوژ تک مرحله ای است و موتور الکتریکی پمپ از نوع تکفاز القایی با قطب چاکدار است.
پمپ آب کولر آبی از تجهیزاتی است که نیاز به تعمیر و نگهداری دارد و در صورت انجام کارهای جزئی می تواند طول عمر مفید پمپ آب کولر تا حد قابل توجهی افزایش پیدا کند .
مهمترین کار برای نگهداری صحیح از پمپ آب مولر این است که اتصالات و شلنگ های آب را کنترل نماییم و از عدم ریزش آب بر روی پمپ آب کولر مطمئن گردیدم
گام بعدی این است که همواره از سبد آشغالگیر پمپ استفاده کنیم و از عدم ورود پوشال و دیگر مواد به داخل محفظه مکش پمپ جلوگیری کنیم.
اقدام بعدی این است که نسبت به رانکاری پمپ در ابتدای فصل اقدام کرده و از جام نبودن پمپ در راه اندازی کولر مطمئن گردید و در صورت نیاز نسبت به روغنکاری پمپ اقدام کنیم .
از نظر سیم پیچ نیز جنس سیم پیچ های الکتروموتور از دو نوع مسی و آلومینیومی می باشد .
با توجه به مصرف برق کمتر و طول عمر بیشتر پمپ های کولر با سیم پیچ مسی نسبت به پمپ های آب کولر با سیم پیچ آلومینیومی پمپ های آب با سیم پیچ مسی نسبت به پمپ های آب با سیم پیچ آلومینیومی ارجحیت دارند .
برخی از پمپ های آب کولر آبی خود دارای الکتروموتور می باشند، در نتیجه در دسته پمپ های مستقل نسبت به موتور قرار می گیرند.
دسته دیگر فاقد الکتروموتور بوده و در واقع مکانیکی هستند، به شکلی که نیروی محرکه خود را از موتور فن می گیرند.
این سری از پمپ های آب کولر آبی را در دسته پمپ وابسته به نیروی محرکه موتور فن قرار می دهند.
پمپ کولر آبی یا همان پمپ آب کولر همان طور که از نامش پیداست وظیفه پمپاژ آب را بر عهده دارد، بدین صورت که آب را از پایین یا کف محفظه کولر به سمت لوله های آب که بر روی پوشال کولر تنظیم شده است می رساند. پمپ کولر از دو جزء روتور و پروانه سه تایی تشکیل شده است و توان آن معمولاً 12 وات می باشد. پمپ آب دارای یک موتور الکتریکی می باشد که با استفاده از یک میله بلند به یک پروانه کوچک متصل شده است. در نهایت با چرخش موتور، پروانه آب را به سمت پوشال ها هدایت می کند.
پمپ کولر آبی از نوع سانترفیوژ تک مرحله ای است و موتور الکتریکی پمپ از نوع تکفاز القایی با قطب چاکدار است.
اجرای موتورخانه گرمایشی و نصب دیگ و مشعل و منبع کویلدار در تصویر زیر مشاهده بفرمایید .
همانگونه که در تصویر مشاهده می نمایید این موتورخانه شامل 2 دستگاه دیگ چدنی 7 پره شوفاژکار می باشد که مشعل های گازسوز ایران رادیاتور نیز بر روی دیگ ها نصب شده اند . در این موتورخانه سیرکولاسیون آبگرم رادیتورها توسط یک پمپ خطی A7 انجام می گردد .تامین آبگرم مصرفی توسط منبع کویلدار ایستاده می باشد و پمپ برگشت آبگرم مصرفی نیز نصب شده است .
عایقکاری موتورخانه بعد از تست موتورخانه و مطئن شدن از عدم وجود نشتی واجرای ضد زنگ و رنگ صورت می گیرد .عایقکاری این موتورخانه توسط عایق الاستومری انجام خواهد گردید .
منابع انساط این موتورخانه از نوع باز بوده و روی بام نصب شده اند .
دودکش های موتورخانه نیز از ورق سیاه اجرا شده اند که کاملا هوابند شده و تا بام امتداد یافته اند .
مشاوره ، طراحی و اجرای موتورخانه از صفر تا 100 — 09123074420
