چیلر تراکمی

میزان افت فشار آب در اواپراتور چیلر تراکمی

تعیین میزان افت فشار آب در اواپراتور چیلرهای تراکمی جهت تعیین مشخصات پمپ سیرکولاسیون آب چیلد سیستم سرمایش در طراحی تاسیسات مکانیکی و سیستم پمپاژ ضروری می باشد و یکی از پارمترهای تعیین کننده در طراحی و انتخاب پمپ آب سیرکولاسیون آب چیلد می باشد .

برای تعیین میزان افت فشار آب در اواپراتور چیلرها اعداد و ارقام راهنما در هندبوک ها و کتاب های داخلی ارایه شده است اما بهترین و دقیق ترین مقدار میزان افت فشار در اواپراتور چیلر عددی است که توسط شرکت سازنده چیلر با توجه به مشخصات فیزیکی و جنس و ابعاداواپراتور ارایه می گردد .البته متاسفانه در تمامی برندهای چیلر این اعداد اعلام نشده است ولی خوشبختانه در کاتالوگ چیلرهای شرکت ساران این مقادیر به صورت نمودار و بر اساس میزان دبی عبوری از اواپراتور ارایه شده است که در شکل زیر بخشی از این نمودارها را قابل مشاهده می باشد .

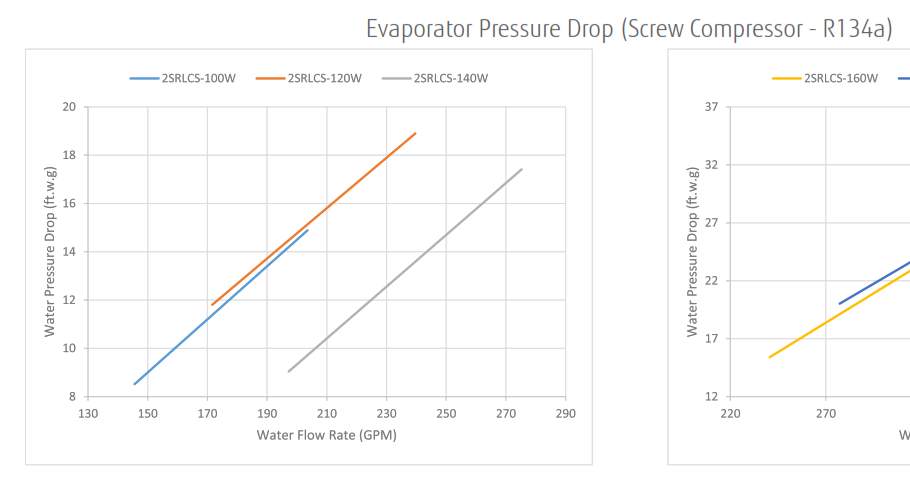

نمودار افت فشار اواپراتور چیلرwww.irhvacguide.com

مثلا مطابق نمودار برای یک چیلر اسکروی 100 تن اسمی 2 کمپرسوره اسرکوی ساران با دبی اواپراتور و آب چیلد 200 گالن در دقیقه میزان افت فشار در اواپراتور حدود 14 فوت آب خواهد بود .

دریافت کاتالوگ چیلرهای تراکمی آب خنک ساران
