این مجتمع اقامتی شامل یک ساختمان دو طبقه 8 واحدی به همراه رستوران و آشپزخانه می باشد .جهت محاسبه پمپ آبرسانی مناسب این مجتمع اقامتی ابتدا تعداد مصرف کننده های آب در این مجتمع را مشخص می نماییم .
در هر واحد یک سرویس بهداشتی ، یک حمام و یک آشپزخانه وجود دارد .
رستوران و آشپزخانه برای سرویس دهی به حداکثر 200 نفر در سه وعده صبحانه ، ناهار و شام طراحی شده است .

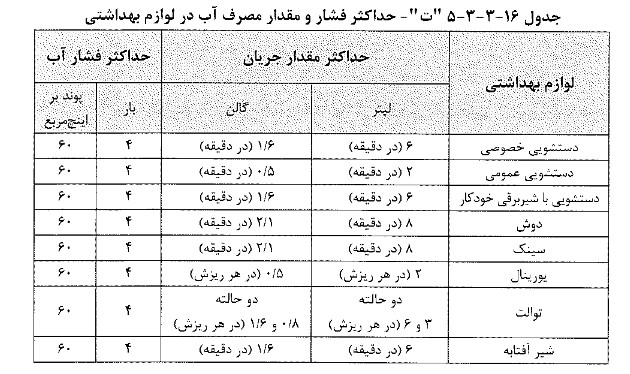

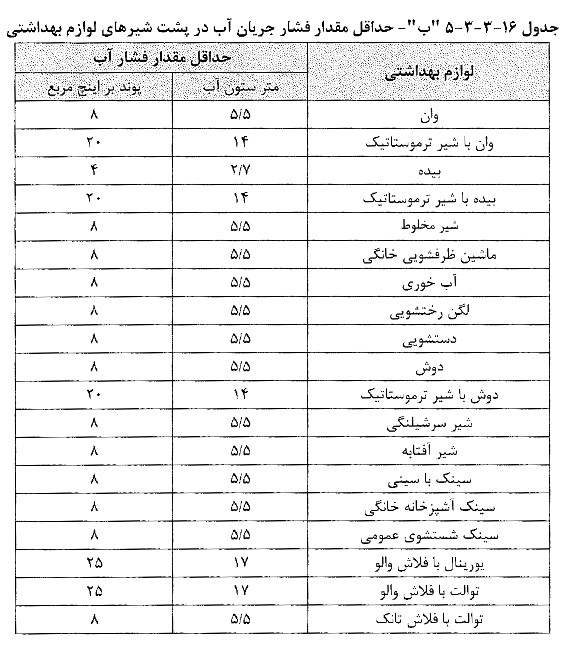

بنابراین مصارف آب بر اساس مبحث 16 مقررات ملی ساختمان به شرح زیر می گردد :
| نام مصرف کننده | s.f.u | تعداد | کل s.f.u |
| توالت خصوصی | 2.2 | 8 | 17.6 |
| لوازم بهداشتی حمام خصوصی | 3.6 | 8 | 28.8 |
| سینک آشپزخانه خصوصی | 1.4 | 8 | 11.2 |
| توالت عمومی | 10 | 2 | 20 |
| دوش عمومی | 4 | 2 | 8 |
| سینک آشپزخانه رستوران | 4 | 2 | 8 |
| 93.6 |
از جدول مبحث16 حداکثر دبی آب مصرفی 42gpm (2.6 lit/s)
اما هد پمپ با توجه به ارتفاع ساختمان که حدود 12 متر می باشد و حداکثر طول لوله کشی از موتورخانه تا بالاترین مصرف کننده حدود 45 متر می باشد و با در نظر گرفتن افت فشار 8 درصدی حدود 3.6 متر افت فشار خواهیم داشت و با در نظر گرفتن فشار 10 متر پشت شیرهای مصرف کننده ها فشار مورد نیاز می شود :
25.6 = 10+3.6+12
بنابراین مشخصات پمپ مورد نیاز می شود :
دبی = 42 gpm ——- 9.3 m3/hr
هد = 25.6m ———- 84 ft

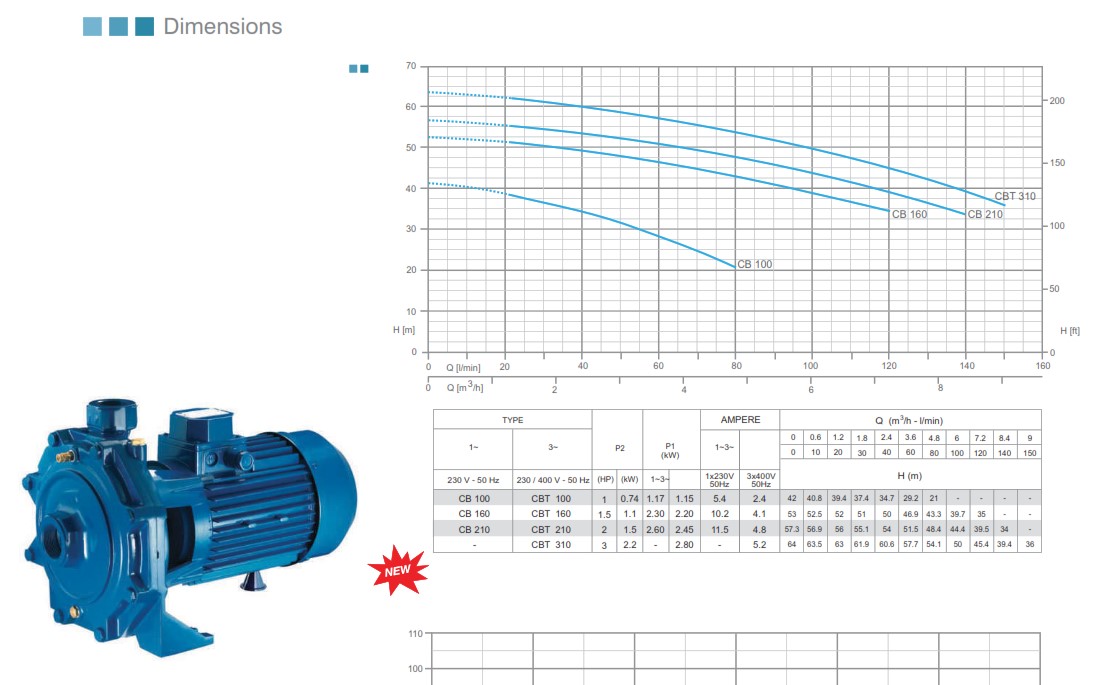

از کاتالوگ پمپ پنتاکس و با در نظر گرفتن یک پمپ مدل CB 210 با موتور 1.5 کیلوات(2 اسب) انتخاب می گردد . و در صورت استفاده از دو پمپ می توان از دودستگاه پمپ CB 160 با موتور 1.1 کیلو وات (1.5 اسب) انتخاب می گردد .
