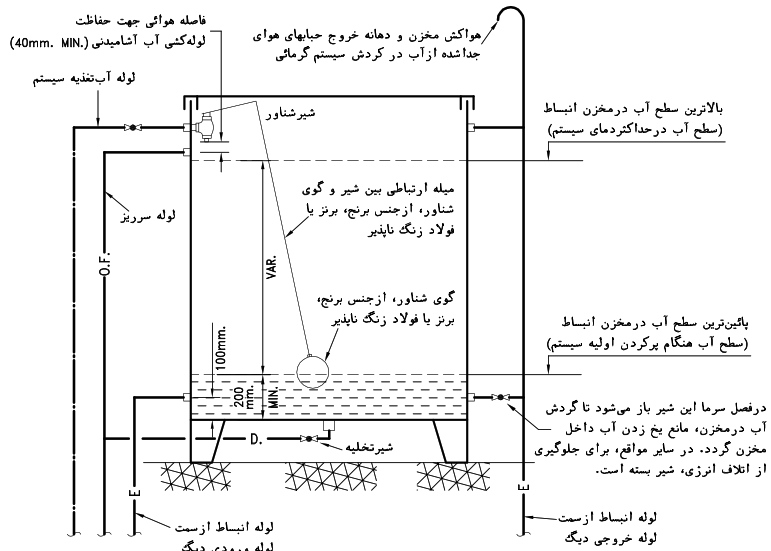

دیتیل نصب مخزن انبساط باز موتورخانه به شکل زیر می باشید که البته اطلاعات کامل را می توانید به صورت فایل pdf از نشریه 128 سازمان برنامه و بودجه در لینک زیر دریافت نمایید .
لینک دریافت دیتیل نصب مخزن انبساط باز
سایز لوله های منبع انبساط باز از رابطه های زیر بدست می آید و سایز لوله سریز نیز حداقل برابر لوله ای است که از رفت دیگ تا منبع انبساط می رود .
همانگونه که در شکل مشاهده می گردد لوله کشی منبع انبساط تنها با یک لوله که از سمت ورودی دیگ کشیده می شود کفایت می کند و لوله دوم که از سمت خروجی دیگ لوله کشی می گردد جهت جلوگیری از یخ زدن منبع می باشد و لذا در محل هایی که زمستان خیلی سردی ندارند و امکان یخ زدن منبع وجود ندارد نیازی به لوله دوم نمی باشد .
