اجرای موتورخانه گرمایشی و نصب دیگ و مشعل و منبع کویلدار

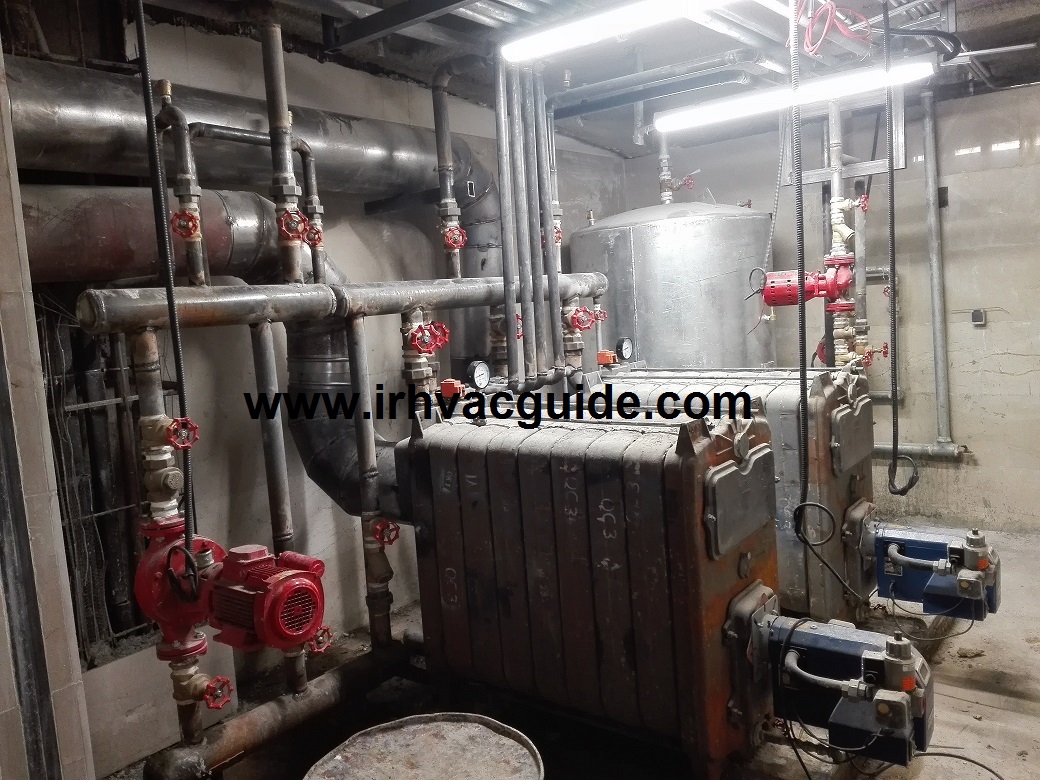

اجرای موتورخانه گرمایشی و نصب دیگ و مشعل و منبع کویلدار در تصویر زیر مشاهده بفرمایید .

همانگونه که در تصویر مشاهده می نمایید این موتورخانه شامل 2 دستگاه دیگ چدنی 7 پره شوفاژکار می باشد که مشعل های گازسوز ایران رادیاتور نیز بر روی دیگ ها نصب شده اند . در این موتورخانه سیرکولاسیون آبگرم رادیتورها توسط یک پمپ خطی A7 انجام می گردد .تامین آبگرم مصرفی توسط منبع کویلدار ایستاده می باشد و پمپ برگشت آبگرم مصرفی نیز نصب شده است .

عایقکاری موتورخانه بعد از تست موتورخانه و مطئن شدن از عدم وجود نشتی واجرای ضد زنگ و رنگ صورت می گیرد .عایقکاری این موتورخانه توسط عایق الاستومری انجام خواهد گردید .

منابع انساط این موتورخانه از نوع باز بوده و روی بام نصب شده اند .

دودکش های موتورخانه نیز از ورق سیاه اجرا شده اند که کاملا هوابند شده و تا بام امتداد یافته اند .

مشاوره ، طراحی و اجرای موتورخانه از صفر تا 100 — 09123074420
